Giới thiệu Encoder Motor là gì?

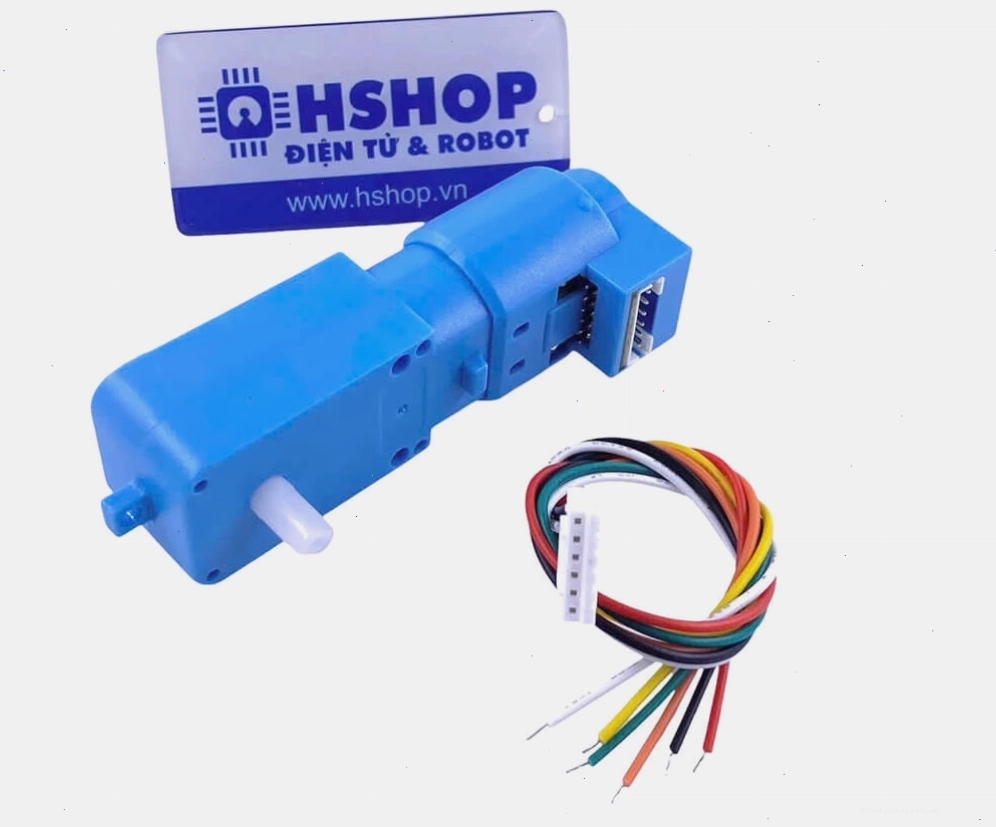

Trong lĩnh vực robot và tự động hóa, việc kiểm soát chính xác vị trí và tốc độ của động cơ là vô cùng quan trọng. Encoder motor, đặc biệt là loại động cơ DC Servo Geared TT Motor with Encoder Ratio 1:45, đã trở thành một giải pháp hiệu quả cho các ứng dụng đòi hỏi độ chính xác cao. Đây là sự kết hợp giữa động cơ DC truyền thống, hộp giảm tốc và bộ mã hóa (encoder), cho phép hệ thống nhận biết được sự thay đổi về góc quay, tốc độ và hướng di chuyển.
Cấu tạo và nguyên lý hoạt động của Encoder Motor DC
Một encoder motor bao gồm các thành phần chính sau:
- Động cơ DC: Cung cấp năng lượng quay ban đầu.

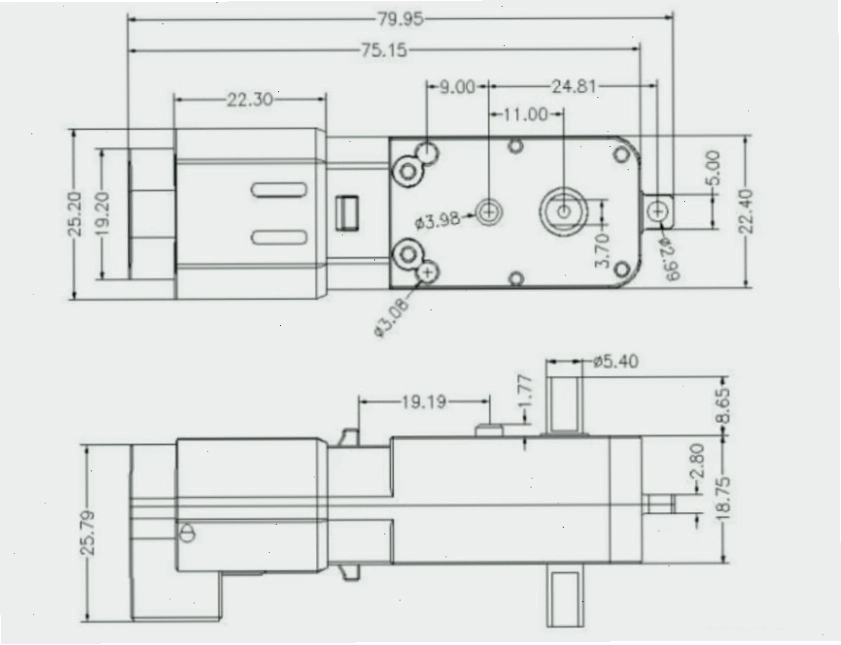

- Hộp giảm tốc (Gearbox): Tăng mô-men xoắn và giảm tốc độ quay của động cơ, giúp cho việc điều khiển trở nên nhạy bén hơn. Tỉ lệ 1:45 cho thấy tốc độ đầu ra đã được giảm đi 45 lần so với tốc độ trục động cơ ban đầu, đổi lại là mô-men xoắn lớn hơn.

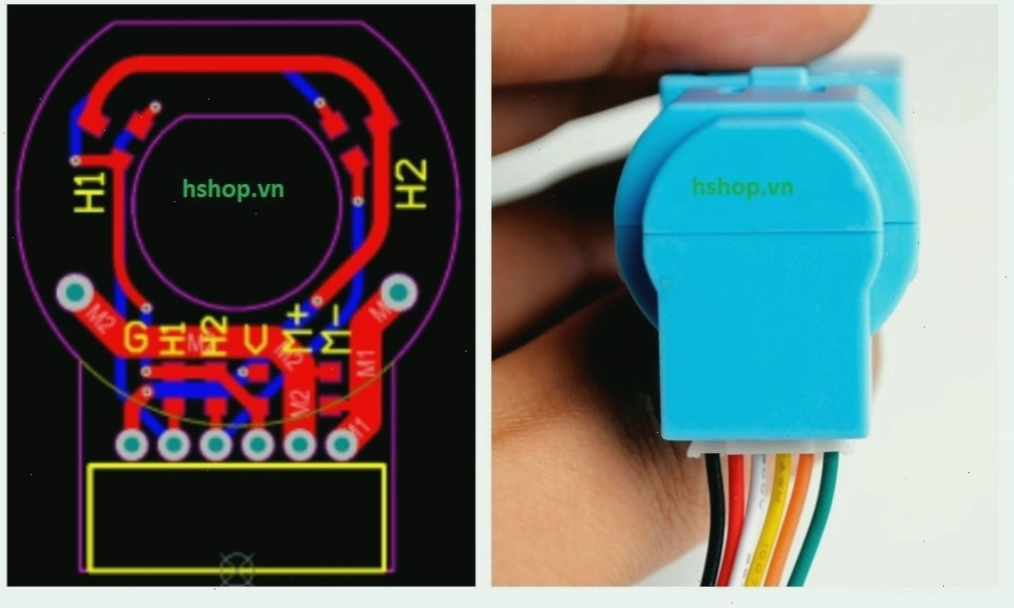

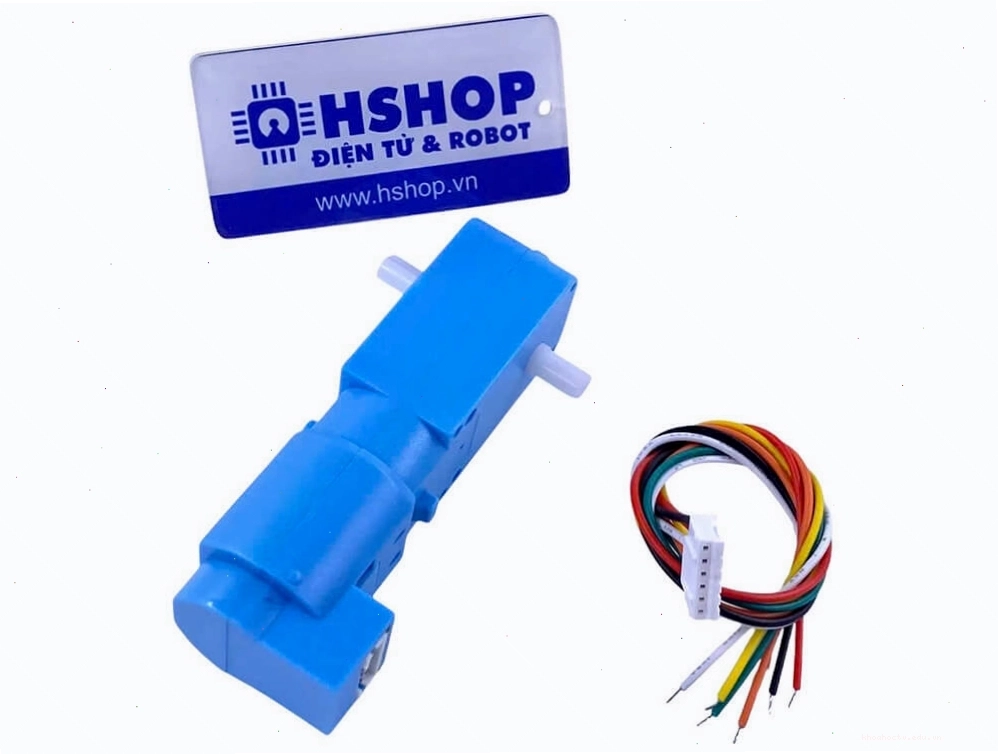

- Bộ mã hóa (Encoder): Đây là bộ phận cốt lõi tạo nên chức năng của encoder motor. Bộ mã hóa sẽ chuyển đổi chuyển động quay thành tín hiệu số. Có hai loại encoder phổ biến là encoder tương đối (incremental encoder) và encoder tuyệt đối (absolute encoder). Loại encoder gắn trên các động cơ TT này thường là loại tương đối, phát ra các xung tín hiệu tương ứng với mỗi bước quay của trục.
Encoder motor working principle dựa trên việc theo dõi số lượng xung phát ra từ bộ mã hóa. Khi động cơ quay, encoder sẽ tạo ra các xung tín hiệu. Bộ vi điều khiển (như Arduino) sẽ đếm các xung này để xác định quãng đường di chuyển hoặc tốc độ quay. Bằng cách phân tích sự thay đổi về số lượng xung theo thời gian, ta có thể tính toán được vận tốc của động cơ.
Ứng dụng của Encoder Motor trong thực tế
Nhờ khả năng phản hồi vị trí và tốc độ chính xác, encoder motor servo được ứng dụng rộng rãi trong nhiều lĩnh vực:

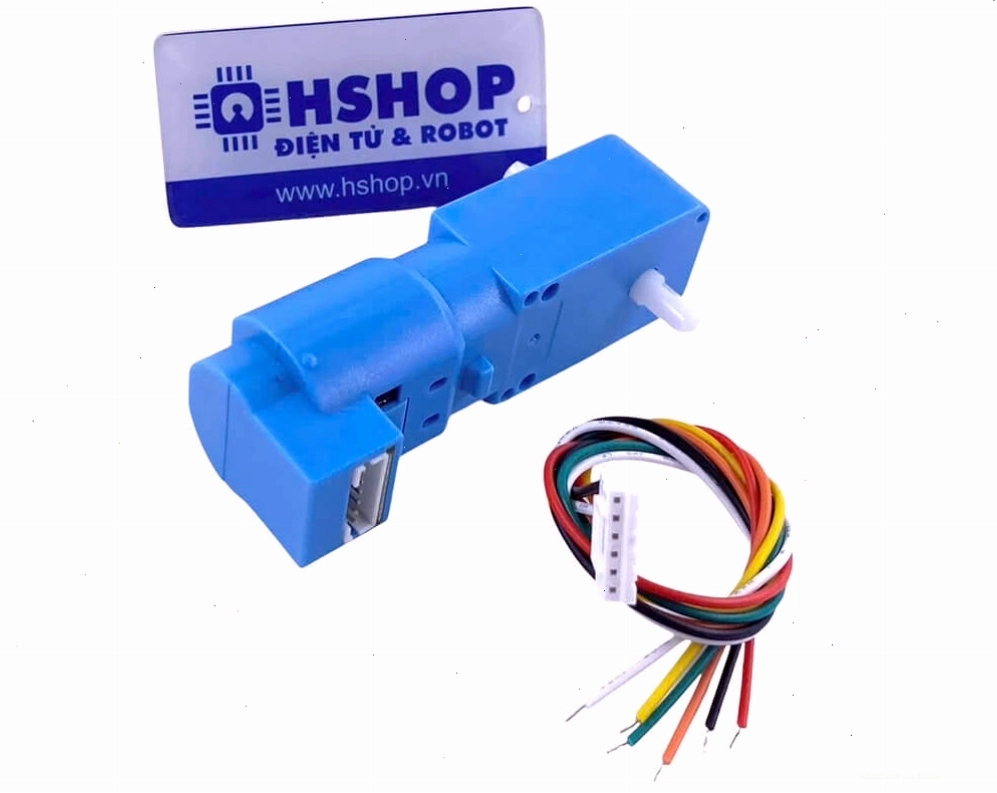

Robot di động và tự hành
Trong các robot tự hành, xe điều khiển từ xa, hay các thiết bị di chuyển tự động, encoder motor giúp robot di chuyển đúng quỹ đạo, đo lường quãng đường đã đi, và điều chỉnh tốc độ di chuyển một cách mượt mà. Encoder motor dc là lựa chọn phổ biến cho các bánh xe robot nhờ chi phí hợp lý và hiệu suất ổn định.
Hệ thống băng tải và dây chuyền sản xuất
Trong công nghiệp, encoder motor được sử dụng để điều khiển tốc độ của băng tải, đảm bảo sản phẩm di chuyển đúng vị trí trong các công đoạn lắp ráp hoặc đóng gói.
Thiết bị đo lường và điều khiển
Encoder motor còn xuất hiện trong các thiết bị đo lường cần độ chính xác cao như máy đo tọa độ, máy in 3D, hoặc các cánh tay robot công nghiệp.

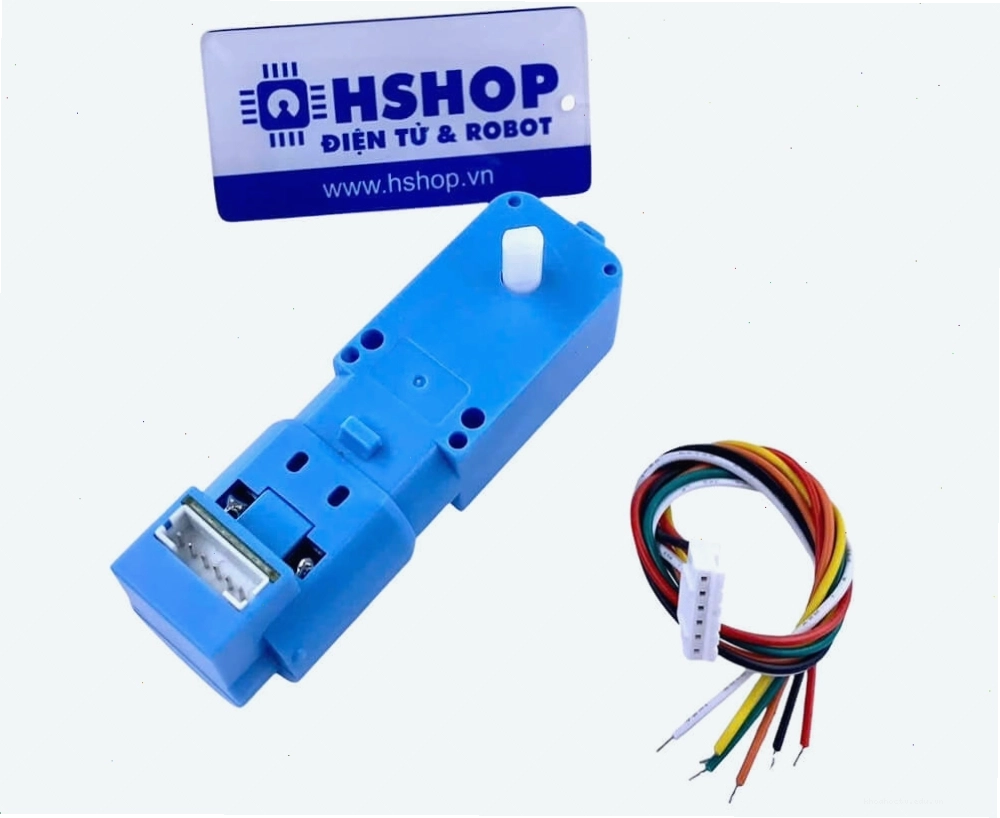

Kết nối Encoder Motor với Arduino
Việc tích hợp encoder motor arduino vào các dự án điện tử là tương đối đơn giản. Bạn cần:
- Nguồn cấp cho động cơ: Cung cấp điện áp phù hợp cho động cơ DC.
- Kết nối chân tín hiệu encoder: Động cơ TT thông thường có 2-4 chân tín hiệu encoder (thường là 2 kênh A và B, có thể có thêm kênh Z hoặc nguồn/GND). Các chân này sẽ được kết nối với các chân digital interrupt của Arduino để có thể đọc tín hiệu xung một cách hiệu quả nhất.
- Mạch điều khiển động cơ (Motor Driver): Để điều khiển chiều quay và tốc độ của động cơ DC, bạn cần sử dụng một module điều khiển động cơ như L298N, DRV8833, hoặc TB6612FNG.
Khi động cơ quay, bạn có thể sử dụng thư viện hoặc tự viết code để đếm số xung từ encoder. Bằng cách sử dụng hai chân A và B, bạn có thể xác định được cả hướng quay của động cơ. Tỉ lệ giảm tốc 1:45 đảm bảo động cơ có đủ sức mạnh để thực hiện các tác vụ đòi hỏi lực kéo lớn.
Lựa chọn Encoder Motor phù hợp
Khi chọn mua encoder motor, bạn cần lưu ý:
- Tỉ lệ giảm tốc: Phù hợp với yêu cầu về mô-men xoắn và tốc độ của ứng dụng. Tỉ lệ 1:45 cung cấp mô-men xoắn tốt cho các robot nhỏ hoặc các cơ cấu cần lực nâng/kéo.
- Độ phân giải của Encoder: Số xung trên mỗi vòng quay (PPR - Pulses Per Revolution). Độ phân giải càng cao, khả năng đo lường vị trí càng chính xác.
- Điện áp hoạt động: Phù hợp với nguồn cấp có sẵn.
- Loại Encoder: Tương đối hay tuyệt đối, tùy thuộc vào yêu cầu về vị trí ban đầu.
Loại động cơ DC Servo Geared TT Motor with Encoder Ratio 1:45 này thường là lựa chọn tối ưu cho các dự án DIY, robot giáo dục, hoặc các ứng dụng không yêu cầu độ chính xác quá khắt khe như trong công nghiệp nặng, nhưng vẫn đảm bảo khả năng phản hồi chuyển động cần thiết.
Tổng kết về lợi ích của Encoder Motor
Việc sử dụng encoder motor mang lại nhiều lợi ích thiết thực, bao gồm khả năng kiểm soát vòng lặp kín (closed-loop control) cho phép điều chỉnh sai số theo thời gian thực, tối ưu hóa hiệu suất hoạt động và nâng cao độ chính xác cho các hệ thống tự động. Với các dự án encoder motor arduino, đây là một thành phần không thể thiếu để tạo ra các sản phẩm robot có khả năng tương tác thông minh với môi trường xung quanh.
