Trong thế giới kỹ thuật và tự động hóa, load cell đóng vai trò là một bộ phận không thể thiếu, đảm nhiệm chức năng chuyển đổi lực tác động thành tín hiệu điện có thể đo lường được. Sự chính xác và độ tin cậy của load cell ảnh hưởng trực tiếp đến hiệu suất hoạt động của nhiều hệ thống, từ cân điện tử thông dụng đến các ứng dụng công nghiệp phức tạp.
Cấu tạo và nguyên lý hoạt động của Load Cell

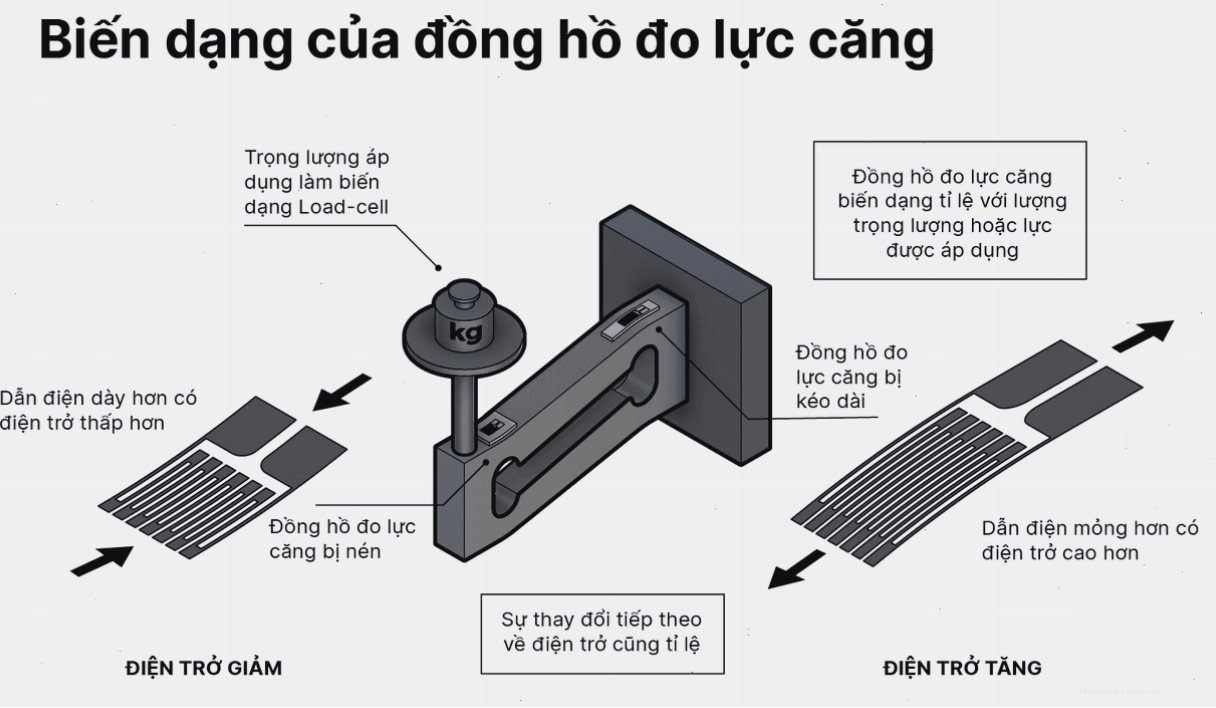

Load cell, hay còn gọi là cảm biến lực, về cơ bản là một thiết bị cảm biến có khả năng chuyển đổi lực (trọng lượng, áp suất, lực căng, lực nén) thành một tín hiệu điện. Nguyên lý hoạt động cốt lõi của chúng xoay quanh việc sử dụng các bộ cảm biến lực căng (strain gauge). Khi một lực tác động lên thân load cell, nó sẽ gây ra sự biến dạng nhất định cho vật liệu cấu tạo nên load cell. Sự biến dạng này làm thay đổi chiều dài và tiết diện của các sợi dây dẫn điện trong strain gauge, dẫn đến sự thay đổi về điện trở.
Thông thường, các load cell sử dụng cấu hình cầu Wheatstone với bốn bộ strain gauge được bố trí hợp lý. Khi lực tác động, một số gauge sẽ bị kéo căng (tăng điện trở) và một số khác bị nén lại (giảm điện trở). Sự chênh lệch điện áp đầu ra của cầu Wheatstone này sẽ tỷ lệ thuận với lực tác động lên load cell, cho phép đo lường với độ chính xác cao.
Các loại Load Cell phổ biến
Thị trường hiện nay cung cấp đa dạng các loại load cell, phục vụ cho nhiều nhu cầu ứng dụng khác nhau. Dưới đây là một số loại phổ biến:
- Load Cell Thanh (Beam Load Cell): Thường có dạng thanh thẳng hoặc chữ L, phù hợp cho các ứng dụng cân băng chuyền, băng tải, hoặc các hệ thống cân định lượng. Các loại load cell thanh có khả năng chịu lực cắt và uốn tốt.
- Load Cell Nén (Compression Load Cell): Được thiết kế chuyên dụng để chịu lực nén. Các loại load cell nén thường có hình trụ hoặc đĩa, dùng phổ biến trong các trạm cân xe tải, bồn chứa, hoặc các thiết bị ép công nghiệp.
- Load Cell Kéo/Nén (Tension/Compression Load Cell): Có khả năng chịu cả lực kéo và lực nén, mang lại sự linh hoạt cao trong ứng dụng.
- Load Cell Cảm biến Lực Căng (Tension Load Cell): Được thiết kế để đo lực kéo, ví dụ như trong các máy kiểm tra độ bền vật liệu hoặc các hệ thống kéo cáp.

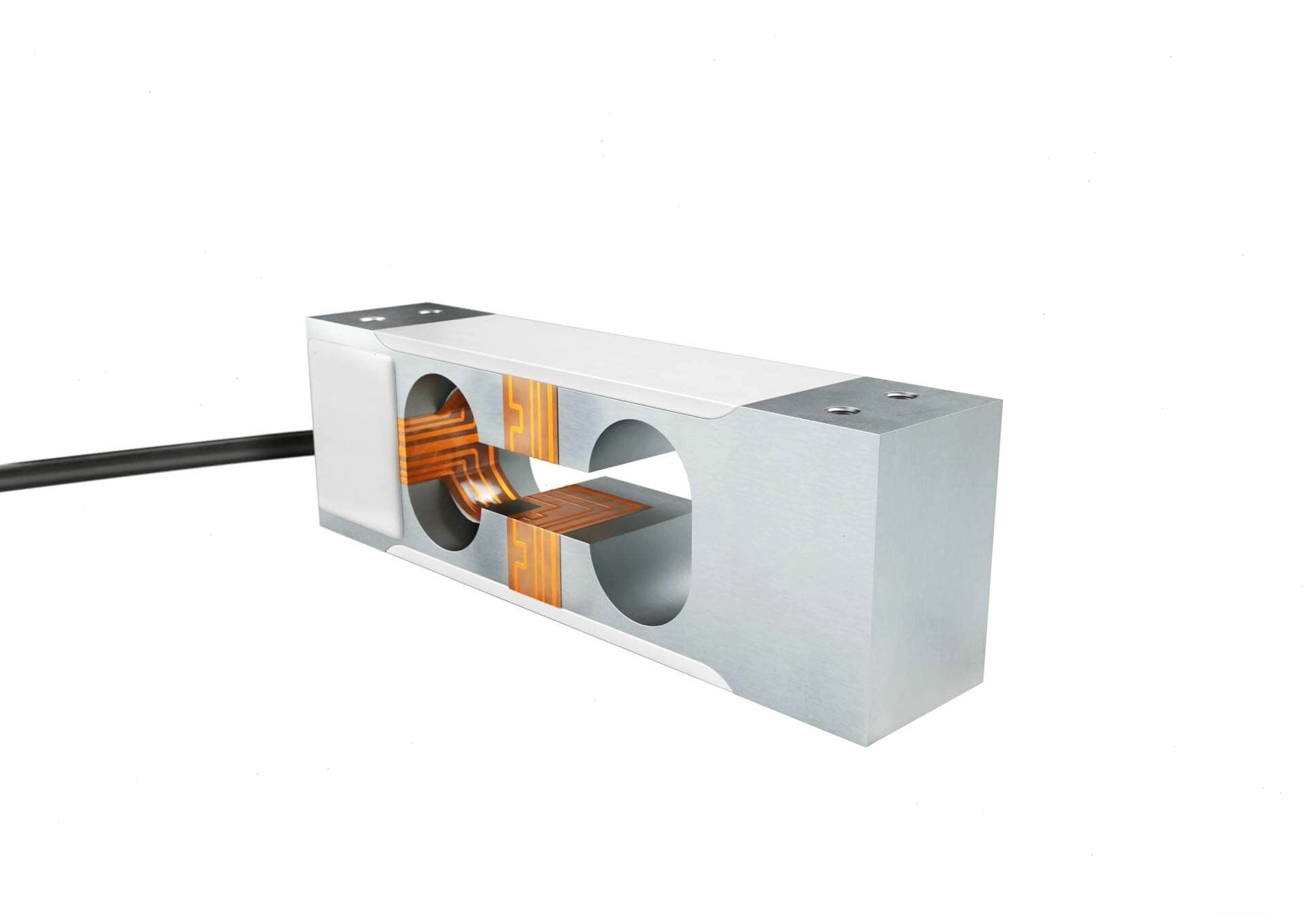

- Load Cell Đơn Điểm (Single Point Load Cell): Loại này thường được sử dụng trong các loại cân bàn nhỏ, cân bán hàng, cân điện tử gia đình hoặc phòng thí nghiệm. Chúng có khả năng hoạt động tốt ngay cả khi lực tác động không nằm ở tâm. Ví dụ điển hình là các dòng load cell 200kg hoặc load cell 500kg cho các ứng dụng cân quy mô vừa.
Ứng dụng thực tế của Load Cell
Load cell là trái tim của hầu hết các thiết bị đo lường trọng lượng và lực hiện đại. Dưới đây là một số lĩnh vực ứng dụng tiêu biểu:

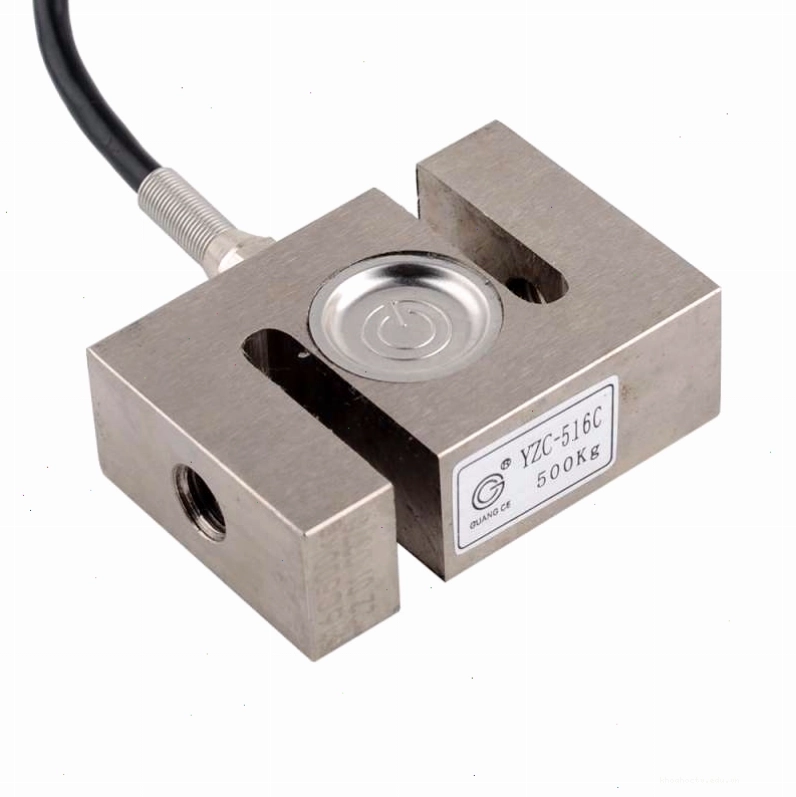

- Hệ thống cân công nghiệp: Từ cân sàn, cân bàn, cân băng tải đến các trạm cân xe tải, mọi hệ thống cân đều cần đến load cell để xác định khối lượng. Các loại load cell 500kg hay load cell 200kg được sử dụng phổ biến trong các cân công nghiệp quy mô vừa và nhỏ.
- Kiểm tra và đo lường: Trong các phòng thí nghiệm hoặc dây chuyền sản xuất, load cell được dùng để kiểm tra độ bền kéo, nén, độ bền uốn của vật liệu.
- Robot và Tự động hóa: Load cell giúp robot có thể cảm nhận và tương tác với môi trường, thực hiện các thao tác gắp, đặt, lắp ráp với độ chính xác cao.
- Y tế: Các thiết bị như giường bệnh có chức năng cân bệnh nhân, hoặc các máy đo lực đẩy của cơ thể đều tích hợp load cell.
- Nông nghiệp: Hệ thống cân định lượng thức ăn chăn nuôi, cân nông sản sau thu hoạch.
Các yếu tố cần lưu ý khi lựa chọn Load Cell
Việc lựa chọn đúng loại load cell là yếu tố quan trọng để đảm bảo hệ thống hoạt động ổn định và chính xác. Dưới đây là những yếu tố bạn cần cân nhắc:
- Phạm vi tải trọng: Xác định rõ tải trọng tối đa mà load cell cần chịu đựng. Nên chọn loại có tải trọng định mức cao hơn một chút so với tải trọng thực tế để đảm bảo an toàn và tuổi thọ. Ví dụ, nếu bạn cần một load cell 200kg, hãy xem xét các model có khả năng chịu tải 250kg hoặc cao hơn.
- Độ chính xác: Mỗi ứng dụng có yêu cầu về độ chính xác khác nhau. Các loại load cell hbm hay load cell zemic thường có nhiều dải độ chính xác để lựa chọn, từ OIML C3 đến C6 hoặc cao hơn.
- Loại tải trọng: Xác định liệu load cell sẽ chịu lực nén, lực kéo, hay cả hai. Điều này sẽ quyết định cấu trúc vật lý và thiết kế của load cell.
- Môi trường hoạt động: Nếu hoạt động trong môi trường khắc nghiệt (ẩm ướt, bụi bẩn, hóa chất), cần chọn các loại load cell có cấp bảo vệ IP cao và vật liệu chống ăn mòn.
- Kích thước và kiểu lắp đặt: Đảm bảo load cell có kích thước phù hợp với không gian lắp đặt và phương thức kết nối (ví dụ: ren, bulong). Các loại load cell thanh có yêu cầu về không gian khác với load cell dạng đĩa.
- Tín hiệu đầu ra: Hầu hết load cell cho tín hiệu điện áp analog thông qua cầu Wheatstone. Tuy nhiên, một số loại cao cấp có thể tích hợp bộ chuyển đổi ADC để cho tín hiệu số, hoặc sử dụng các giao thức truyền thông công nghiệp.
Kết nối và tích hợp Load Cell vào hệ thống

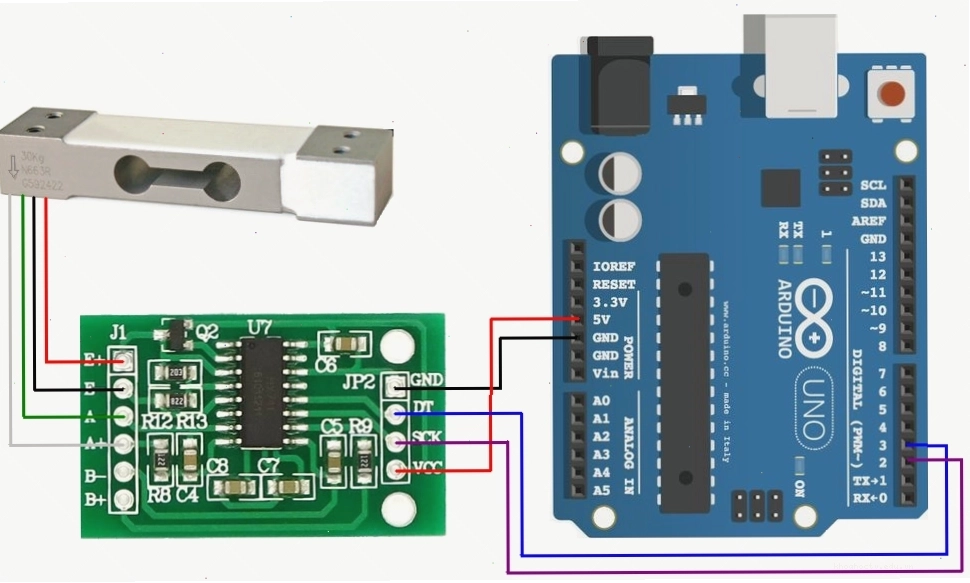

Để load cell hoạt động hiệu quả, việc kết nối và tích hợp chúng vào hệ thống điều khiển là vô cùng quan trọng. Thông thường, tín hiệu điện áp từ load cell sẽ được đưa đến một bộ khuếch đại và xử lý tín hiệu, sau đó là bộ chuyển đổi Analog-to-Digital (ADC). Một vi điều khiển hoặc bộ điều khiển logic lập trình (PLC) sẽ đọc dữ liệu từ ADC và thực hiện các phép tính để hiển thị trọng lượng hoặc lực.
Đối với các ứng dụng yêu cầu độ chính xác cao, việc hiệu chuẩn (calibration) định kỳ là bắt buộc. Quá trình này bao gồm việc sử dụng các quả cân chuẩn đã được kiểm định để điều chỉnh sai số của load cell và hệ thống, đảm bảo kết quả đo lường luôn chính xác.
Việc lựa chọn các thành phần phụ trợ như bộ khuếch đại, bộ chuyển đổi ADC, và phần mềm xử lý tín hiệu phù hợp sẽ quyết định độ chính xác và hiệu suất tổng thể của hệ thống đo lường. Các nhà sản xuất uy tín như Zemic, HBM, hay các nhà cung cấp linh kiện điện tử cũng cung cấp các module mạch tích hợp sẵn, giúp đơn giản hóa quá trình kết nối cho người dùng.
Nếu bạn đang tìm kiếm các giải pháp đo lường lực chính xác, đừng ngần ngại tìm hiểu sâu hơn về các dòng load cell chuyên dụng hoặc tham khảo ý kiến từ các chuyên gia để có lựa chọn tối ưu nhất cho dự án của mình.
